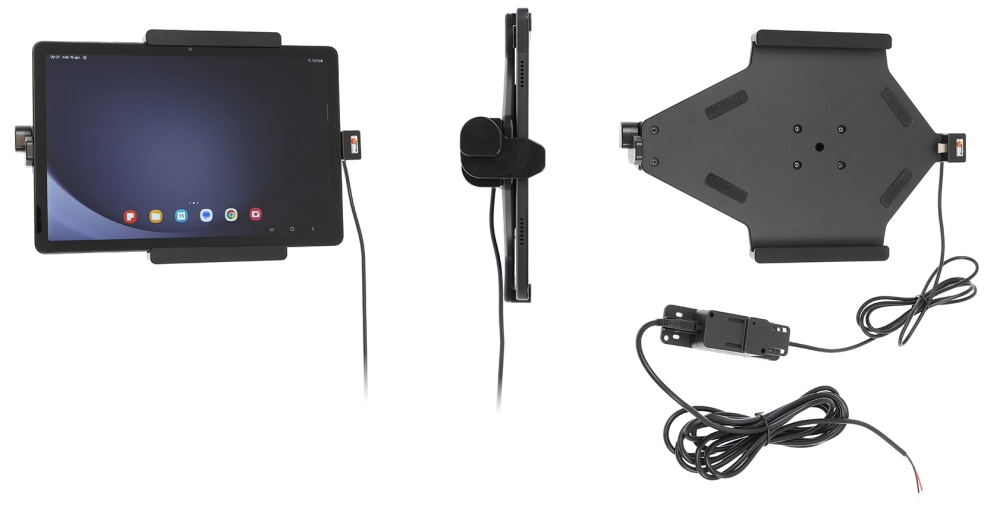

Brodit 747389 - Hållare med fjäder-lås. Hållare med låsning används när du vill ha din surfplatta extra stadigt på plats. Hållaren har en låsningsfunktion med fjädrande kula, den håller din enhet i ett fast grepp i hållaren.
För fast installation. Hållaren ansluts innanför instrumentbrädan, det ger en proffsig montering utan lösa kablar hängande över instrumentbrädan. Laddboxen har två USB portar: QC 3.0A + 2.4A. Strömkabeln på hållaren skall anslutas via 2 A säkring. Bör monteras av fackman.
Hållaren är utrustad med en kulled så du kan enkelt justera vinkeln för att se bra på skärmen. Vinklingsbar 17° och vridbar 360°. Monteringsplatta 42x50 mm med 4 mm AMPS-hål. Tillverkad av svart ABS/Acetal plast. Tillverkad i Sverige.
En montering av surfplatta på bilens instrumentbräda sker alltid på kundens eget ansvar. Brodit rekommenderar att använda surfplattor på bilens nackstöd, monterade på Brodits nackstödsfäste.
- Brodit Hållare med fjäder-lås
- Samsung Galaxy Tab A9+ 11 SM-X210/SM-X215 LTE/SM-X216 5G
Läs igenom hela anvisningen noga och titta på bilderna innan monteringen påbörjas.

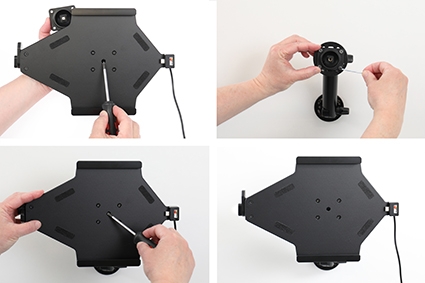

1. Lossa på skruven mitt i hållaren så att du kan ta bort monteringsplattan på baksidan. Placera monteringsplattan på önskad plats. Skruva fast monteringsplattan med de medsända skruvarna. Placera hållaren över monteringsplattan så att skruven passar i hålet i kulleden. Skruva fast hållaren på monteringsplattan. Dra åt skruven så att hållaren sitter stadigt på plats men ändå kan vinklas.

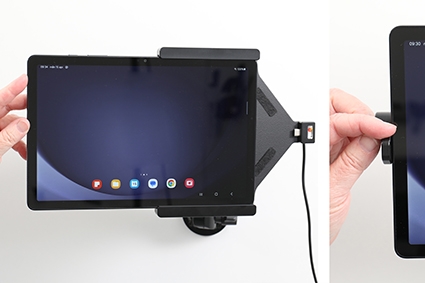

2. Skjut försiktigt enheten i sidled in i hållaren. Skjut låsningsdelen i sidled.

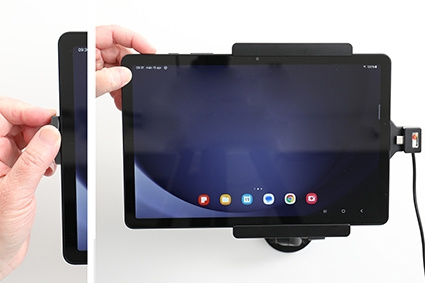

3. Ta ur enheten: Skjut låsningsdelen i sidled. Skjut försiktigt enheten i sidled ut ur hållaren.

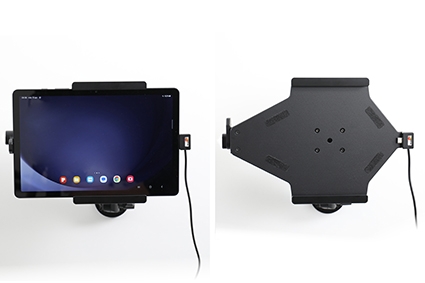

4. Hållaren färdigmonterad. Skifta mellan stående och liggande läge genom att vrida hållaren till önskad position.
Specifikationer
- Output Connector Type: Dual USB, Type-A and Type-C Female.
- Output Voltage: 5V, 9V, 12V(Nominal)
- Output Current:
- USB Port 1: TYPE-C PD: 3.6V ~ 6V/3A 6.2-9V/2A 9.2-12V/1.5A(Under full Load).
- USB Port 2: TYPE-A, QC3.0. 3.6V ~ 6V/3A 6.2-9V/2A 9.2-12V/1.5A(Under full Load).
- Output Voltage Ripple: 300mV pk-pk at Max Load
- Input Voltage Range: DC 12--24V DC, Input can handle 40V Load dump translent events
- Input Current: 3.0 A DC Max
- Input Current with No device attached: 0.005A
- DC-DC Conversion Efficiency: Over 86% Typical
- Rated Power:
- USB Port 1: TYPE-C 18Watts Max
- USB Port 2: TYPE-A 18Watts Max
Dimensioner: 288 x 189 x 48 mm
Vikt: 516 g
Volym: 2613 cm3
Brodit ProClip
Brodits tvådelade monteringslösning ger dig en installation som passar dina behov perfekt. Den ena delen är en enhetshållare, anpassad för just din mobiltelefon, surfplatta eller annan handhållen enhet. Tillsammans med denna används en ProClip - ett monteringsfäste designat specifikt för din bilmodell. ProClip installeras helt utan skruvar och utan att skada bilens interiör. Flexibelt, stabilt och säkert. Enklare blir det inte!
För att hitta hållare till din enhet: Klicka här
För att hitta fäste till din bil: Klicka här
Passar till
Samsung Galaxy Tab A9+ 11 SM-X210/SM-X215 LTE/SM-X216 5G
