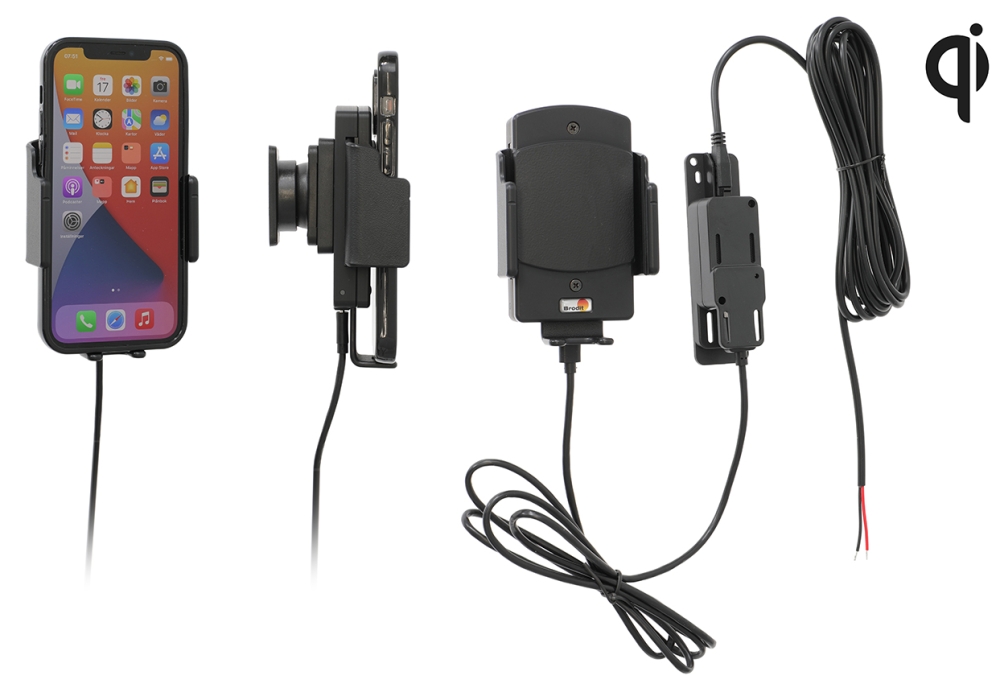

Brodit 719300 - Qi trådlös aktiv hållare för fast installation. Aktiv hållare som laddar din enhet via trådlös Qi teknologi. Håll ditt mobilbatteri fulladdat, alltid inom syn- och räckhåll! Praktiskt, diskret och bekvämt. Justerbar hållare. Passar enheter med och utan skal/skin som har följande mått: Bredd: 61-83 mm, Tjocklek: 6-11 mm. Qi certifierad. 5 / 7.5 / 10 / 15W trådlös laddning. LED för laddningsstatus.
Hållaren ansluts innanför instrumentbrädan, det ger en proffsig montering utan lösa kablar hängande över instrumentbrädan. Laddboxen har två USB-A portar: QC 3.0A + 2.4A. För att säkerställa att din hållare fungerar i snabbladdningsläge ska kabeln som ansluter hållaren till strömförsörjningen alltid anslutas till (Port 1) USB-A-porten på strömförsörjningsenheten. (Port 2) USB-A porten är reserv och kan användas för att ladda sekundära enheter som mobiltelefoner / navigationsenheter. Detta är en 15W snabbladdare. Snabbladdning är enhetsberoende.
Du har full tillgång till kameran och alla knappar när enheten sitter i hållaren. Det är lätt att sätta enheten i hållaren så att den ansluter till laddningen, och att ta med den med ett enhandsgrepp när du lämnar bilen.
Hållaren är utrustad med en kulled så du kan enkelt justera vinkeln för att se bra på skärmen, eller skifta mellan stående och liggande läge. Vinklingsbar 17° och vridbar 360°. 12/24 Volt. Monteringsplatta 42x50 mm med 4 mm AMPS-hål. Tillverkad av svart ABS/Acetal plast. Tillverkad i Sverige. Monteras på ProClip monteringsplattform.
- Brodit Qi trådlös aktiv hållare för fast installation
- Apple iPhone 11
- Apple iPhone 11 Pro
- Apple iPhone 11 Pro Max
- Apple iPhone 12
- Apple iPhone 12 Mini
- Apple iPhone 12 Pro
- Apple iPhone 12 Pro Max
- Apple iPhone 13
- Apple iPhone 13 Mini
- Apple iPhone 13 Pro
- Apple iPhone 13 Pro Max
- Apple iPhone 14
- Apple iPhone 14 Plus
- Apple iPhone 14 Pro
- Apple iPhone 14 Pro Max
- Apple iPhone 15
- Apple iPhone 15 Plus
- Apple iPhone 15 Pro
- Apple iPhone 15 Pro Max
- Apple iPhone 16
- Apple iPhone 16 Plus
- Apple iPhone 16 Pro
- Apple iPhone 16 Pro Max
- Apple iPhone 16e
- Apple iPhone XR
- Google Pixel 6
- Google Pixel 6 Pro
- Google Pixel 6A
- Google Pixel 7
- Huawei Mate 40E
- Huawei Mate 40E 4G
- Huawei Mate 40E Pro 4G
- Huawei Mate 50
- Huawei Mate 50 Pro
- Huawei Mate 50 RS Porsche Design
- Oppo A17
- Oppo A17k
- Oppo Find X5
- Oppo Find X5 Lite
- Oppo Find X5 Pro
- Oppo Reno 8 4G
- Oppo Reno 8 Z
- Oppo Reno7 Lite
- Oppo Reno7 Pro
- Samsung Galaxy S10
- Samsung Galaxy S20 4G, 5G (SM-G981B/SM-G981F)
- Samsung Galaxy S20 Plus 5G (SM-G986B/SM-G986F)
- Samsung Galaxy S21 5G SM-G991B/SM-G991B/DS
- Samsung Galaxy S21 Ultra 5G SM-G9988/DS
- Samsung Galaxy S21+ 5G SM-G996B/SM-G996B/DS
- Samsung Galaxy S22 5G SM-S901B/SM-S901B/DS
- Samsung Galaxy S22 Ultra 5G (SM-S908B/SM-S908B/DS)
- Samsung Galaxy S22+ 5G (SM-S906B/SM-S906B/DS)
- Samsung Galaxy S23 Ultra SM-S918B/DS
- Samsung Galaxy S23+ SM-S916B/DS
Läs igenom hela anvisningen noga och titta på bilderna innan monteringen påbörjas.

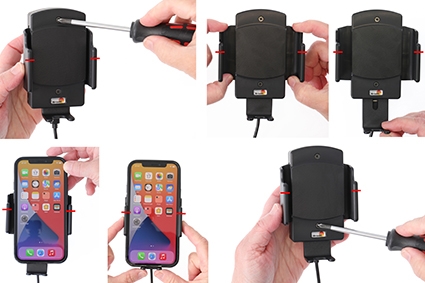

1. Anpassa hållaren efter din enhet: Lossa på skruvarna på hållarens framsida så att hållarens sidor kan justeras. Placera enheten i hållaren. Pressa ihop hållarens sidor så att enheten sitter stadigt på plats. Justera höjden så att märkningen som visar centrum på laddspolen hamnar mitt över enhetens laddspole. Skruva åt skruvarna på hållarens framsida.

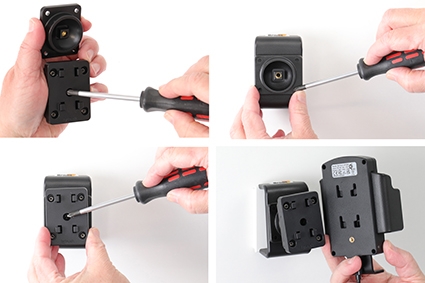

2. Lossa på skruven mitt i adapterplattan så att du kan ta bort monteringsplattan på baksidan. Placera monteringsplattan på önskad plats. Skruva fast monteringsplattan med de medsända skruvarna. Placera adapterplattan över monteringsplattan så att kulleden passar. Skruva fast adapterplattan på monteringsplattan.

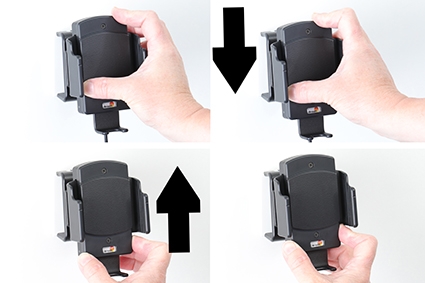

3. Placera hållaren ovanför fästet och pressa den rakt nedåt på plats. För att ta bort enheten, pressa den rakt uppåt bort från fästet.

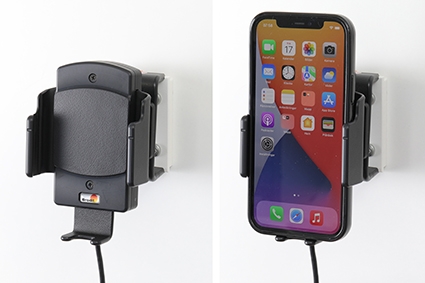

4. Hållaren färdigmonterad.
Specifikationer
TECHNICAL SPECIFICATIONS WIRELESS CHARGING HOLDER:
• Power Input Voltage: 5 V DC | 9V DC | 12 V DC
• Supported Power Profiles: Qualcomm Quick Charge 2.0 | 3.0
• Output Power: 5W | 7.5W | 10W | 15W
• Tx/Rx Transmit Distance: 3 - 4.5mm
• Transmission Efficiency: 70% +/- 5%
• Operating Temperature: 0° - 40° Centigrade
• Storage Temperature: -20° - +60° Centigrade
• Short Circuit Protection: Auto Recovery
• Over Current Protection: Auto Recovery
• Product Approvals: CE-RED | E-Mark | FCC | Qi 15W EPP
• Product Compliance: RoHs | WEEE | REACH
TECHNICAL SPECIFICATIONS POWER SUPPLY UNIT:
• Power Output Voltage:
• Output 1 USB-A Port: (recommended port for this holder) Qualcomm 3.0 3.6 – 6.3V ~ 6V/3A | 6.2 – 9V/2A | 9.2 – 12V/1.5A
Rated power 18 Watts max
• Output 2 USB-A Port: 4.9 ~ 5.25V/2.4A
Rated power 12 Watts max
• Output Voltage: 5V | 9V | 12V(Nominal) RIPPLE: 300mV pk-pk at max
• Input Current: 3.0A DC max
• Molex 2 Pin Input: DC 12--24V/3A, can handle 40V spikes.
(BLACK= Chassis/Negative- | RED= Key switched 12/24V DC Supply+)
• Product Approvals: CE, RoHS, FCC, UL, QC3.0 Quick Charge 3.0
CONNECT YOUR HOLDER
Connect the Type-C USB cable to the holder. Carefully slide your phone straight down into the holder until it rests naturally at the bottom. The wireless charger will automatically connect and start charging. Your phone can be removed anytime, then the charging automatically stops.
IMPORTANT NOTE: To ensure your holder works in fast charging modes the cable that connects the holder to the power supply should always be connected to the Green USB-A port on the power supply unit (Output: 1). The White USB-A charging port (Output: 2) is spare and can be used to charge secondary devices such as mobile phones / navigation units. The USB ports found in vehicles only provide a 5 Vdc power output, but the Qualcomm power supply that is included is designed to provide 5 Vdc / 9 Vdc / 12Vdc Outputs to support the 7.5W / 10W / 15W fast-charging modes. We do not recommend connecting the wireless charging holder directly to the vehicles USB power supply because it will only provide 5W charging. This is a 15W fast charging holder. Fast charging is device dependent.
Dimensioner: 68 x 110 x 69 mm
Vikt: 330 g
Volym: 516 cm3
Brodit ProClip
Brodits tvådelade monteringslösning ger dig en installation som passar dina behov perfekt. Den ena delen är en enhetshållare, anpassad för just din mobiltelefon, surfplatta eller annan handhållen enhet. Tillsammans med denna används en ProClip - ett monteringsfäste designat specifikt för din bilmodell. ProClip installeras helt utan skruvar och utan att skada bilens interiör. Flexibelt, stabilt och säkert. Enklare blir det inte!
